1　氯氣常用閥門的類型及作用

　　(1)襯里蝶閥。針對不同介質的腐蝕性, 常用的襯里有聚四氟乙烯、超高分子質量聚乙烯 、TeflonPFA 塑膠等襯里蝶閥 。該類產品用于對高腐蝕和含磨損流體的調節和普通關斷 , 密封性能可達到氣泡級密封 , 耐強腐蝕、開啟靈活 、流阻小、壽命長, 通常用于調節氯氣的流量。

　　(2)Teflon PFA 襯里球閥。Teflon PFA 襯里閥門除了具有球閥啟閉迅速 、流阻小 、操作方便等優點外,其顯著的特點是閥門關斷嚴密 ,選擇好的制造廠商能達到絕對的零泄漏 。Teflon PFA 襯層材料具有較強的耐腐蝕性能 ,適用于強酸 、強堿等介質。獨特的設計及自調整式閥桿 ,無需維修,是強腐蝕介質使用的理想閥門 。應用于氯氣 、濕氯氣 、氯化氫和氟化氫管路的關斷 。

　　(3)截止閥。截止閥是針對極高的關斷要求而設計的, 該型閥門根據流體力學原理及密封機理采用新穎的密封形式和可靠的雙密封結構 , 具有密封性能穩定、安全可靠、操作靈活、耐腐蝕、能包容顆粒狀介質的特點, 使用壽命長。主要用來切斷(或接通)管路介質 ,適用于化工管道上液氯 、氯氣場合 ,是目前理想的氯氣專用閥 。

　　2　選擇閥門必須考慮的因素管道系統的主要因素包括壓力、溫度 、介質 。除此之外, 還必須考慮以下因素 :①流體介質狀態;②介質流動的狀態;③工作環境。

　　3　氯氣閥門的材質要求

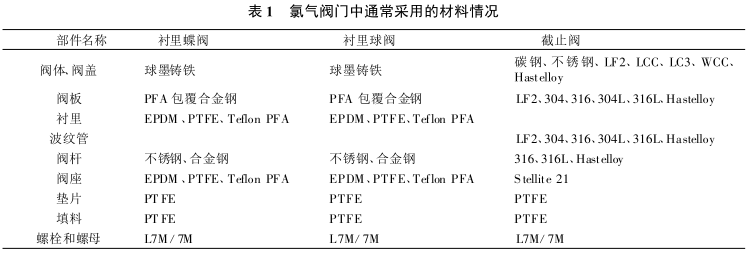

　　依據國外用于氯氣管路上的閥門材料要求 ,表1 列出了氯氣閥門中通常采用的材料及其特性。

　　在閥門中, 密封及閥座對于閥門來說非常重要 ,現就密封和閥座舉例說明 。

　　(1)碟閥密封面的材質。軟密封蝶閥密封面通常采用丁腈橡膠及三元乙丙橡膠, 嚴禁采用再生橡膠。密封材質必須滿足衛生指標要求, 并且要標明抗老化實驗和耐磨性實驗的有關數據;閥軸填料應為 V 型橡膠圈或碳素纖維浸聚四氟乙烯填料, 應保證密封性能良好 ,不滲漏 ;在啟閉頻繁時要求填料不活動 ,不老化,長期保持密封效果, 應保證至少 10 年不換 。

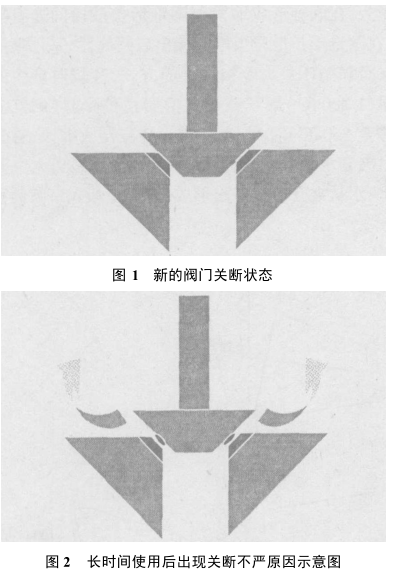

　　(2)閥座中除了材料影響到閥門的密封外 ,結構也是很重要的一環。以截止閥為例 ,通常的閥座在剛使用時密封較好(如圖 1 所示),因?yàn)榻佑|面沒有任何結垢物;使用一段時間后 ,就很容易產生圖 2 中的結垢物 ,從而容易導致介質的內漏。

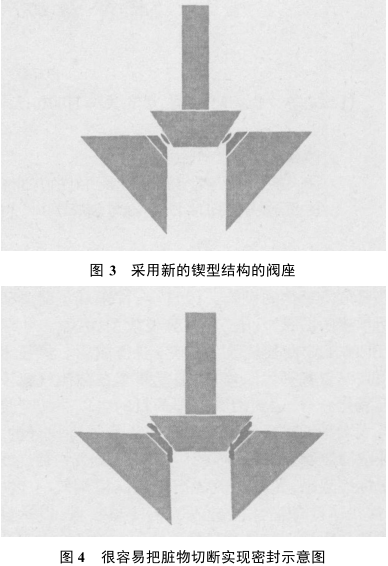

　　經過研究國外的一些閥門發現, 像 Descote 閥門就采用了以下類型的閥座結構 ,即使用鍥型的閥座連接面 ,利用閥座的鍥型面和閥板頭形成線接觸 ,可以把閥座上的結垢切割掉, 形成密封 ,從而達到長久的密封使用效果。如圖 3 、圖 4 所示 。

　　所以 ,除了產品材料特性之外 ,還必須考慮閥門的結構特性。

　　4　氯氣閥門選型的其他方面

　　閥門質量的好壞, 從廣義上說與下面的 3 個方面有關:①正確選型(含計算);②產品質量;③正確安裝、使用、維護。

　　講產品質量不只是生產廠家的問題, 它是一個廣義的質量概念, 包括系統設計人員 、生產廠家和使用人員。下面舉例常見的應用問題, 這些問題若能處理得當,選擇閥門就不會出現大的質量事故。

　　(1)計算口徑。若口徑太小, 不能滿足大流量 ;如果太大 ,則在小開度工作時 ,調節性能差, 壽命短 。

　　(2)校核關閉時的允許壓差。有些閥門根本就不作校核,造成閥門關不死 ,打不開。

　　(3)可調比校核 ?？烧{(diào)比太小時不能滿足流量變化范圍。

　　(4)彈簧范圍的確定 。涉及彈簧的啟始工作壓力 、輸出力、穩定性 、現場調整等 。

　　(5)附件 。附件是對主體的保證和有意的補償。

　　5　結　語

　　氯氣閥門的選型是一個相當復雜的過程 ,不能一概而論,要結合成功經驗和先進的技術 ,才能使用和管理好氯氣閥門 。
