結構與工作原理

　　氣動/電動襯氟調節閥由襯氟調節閥閥體組件和直行程的氣動多彈簧薄膜執行機構（圖1）電動執行機構組成。

　　執行機構是氣動/電動襯氟調節閥生產過程自動控制系統的重要組成部分。氣動執行機構有正反兩種作用形式，當氣源壓力增加，推桿伸出膜室的叫正作用，與閥體組件配合構成氣關式；當氣源壓力增加，推桿退入膜室的叫反作用，與閥體組件配合構成氣開式。（圖2）電氣閥門定位器的工作原理：當信號壓力輸入膜室后，在膜片上產生推力，壓縮彈簧，使推桿移動，帶動閥桿，改變閥芯與閥座之間的流通面積，直到彈簧的反作用與信號壓力作用在膜片上的推力相平衡，從而達到自動調節工藝參數之目的。

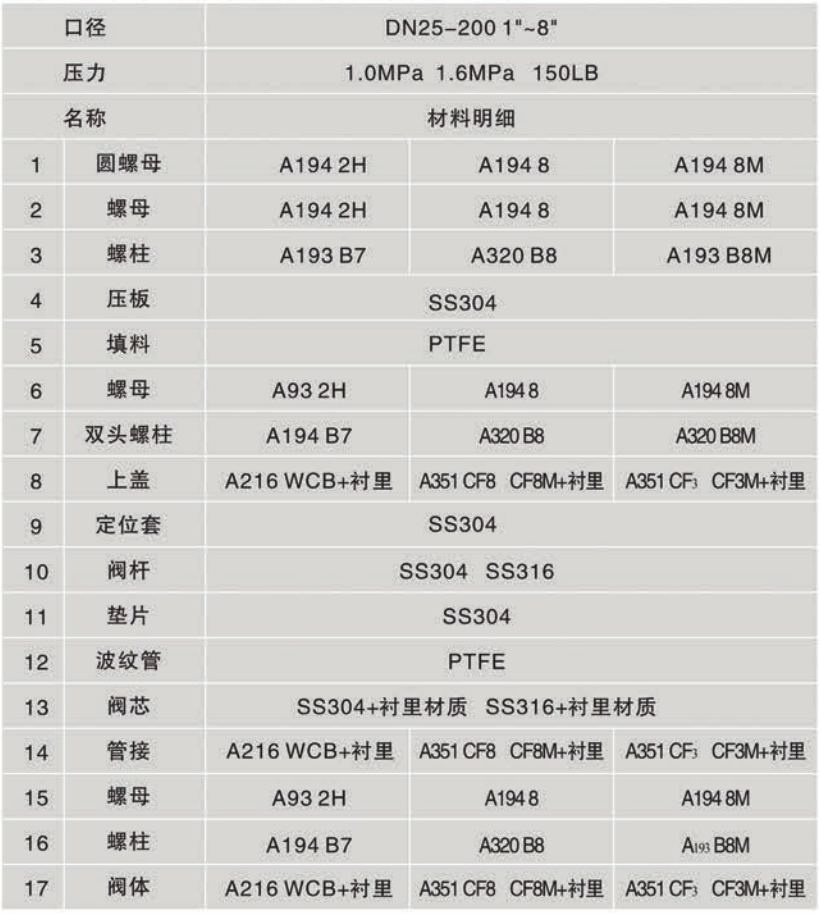

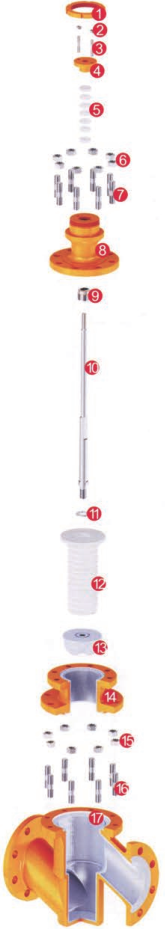

　　主要零部件材料
