一、產品概述：
D641F46氣動襯氟蝶閥閥由氣動執行機構和蝶閥閥體組成。氣動襯氟蝶閥通常安裝在高空暗道上，通過二位五通電磁閥來控制，具有結構緊湊，造價低，操作方便，啟閉快捷等優點。氣動法蘭蝶閥的密封形式由軟密封和硬密封，廣泛應用于高壓工況中。
二、產品的特點：
1、蝶閥流量特性趨直線，調度功用好。
2、蝶閥選用框架結構，操作活絡，省力，便當。
3、法蘭蝶閥細巧簡潔，修理簡略，并可在恣意方位設備。
4、蝶閥密封材料優質，密封作用好，運用便當，運用壽命長。
5、蝶閥選用雙偏疼結構，具有越關越緊的密封功用，功用牢靠。
三、產品的工作原理：
氣動調節蝶閥是一種閥板繞垂直于通道的固定軸旋轉的閥門，該閥屬旋轉高性能型調節或切斷閥類。由氣動執行器和蝶閥組成，配用電、氣閥門定位器可實現對工藝管路中流體介質的比例調節，從而實現對介質流量、壓力、溫度、液位等參數的自動化控制。工作以圓形蝶板隨閥軸的轉動，來實現管道的開啟或關閉，圓柱形通道內，圓盤形蝶板繞著軸線旋轉0°~90°，旋轉到90°時，蝶閥則呈全開狀態。主要做截?cái)嚅y使用，亦可設計成具有切斷和節流調節的功能。
四、氣動執行機構介紹：
氣動襯氟蝶閥選用新式的GT氣動履行器，履行器有單作用和雙作用兩種方法。
單作用氣開式：通氣開、斷氣關，氣源缺點關閉
單作用氣關式：通氣關、斷氣開，氣源缺點翻開
雙作用：通氣開、通氣關，氣源缺點堅持當時方位
五、產品適用于：
廣泛適用于各種不同類型工業管道中液體和氣體(包括蒸 氣)的輸送，有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿等具有強腐蝕性的介質。
六、產品的規格參數：
公稱通徑：DN50-DN2000
閥體材質：鑄鐵 鑄鋼、304、316 316L
閥板材質：鑄鐵 鑄鋼、304、316 316L
閥座材質：丁晴橡膠、聚四氟乙烯、三元乙丙、氟橡膠
壓力等級：PN1.0MPa、PN1.6MPa
適用溫度：丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質：水、空氣、天然氣、油品及弱腐蝕性流體。

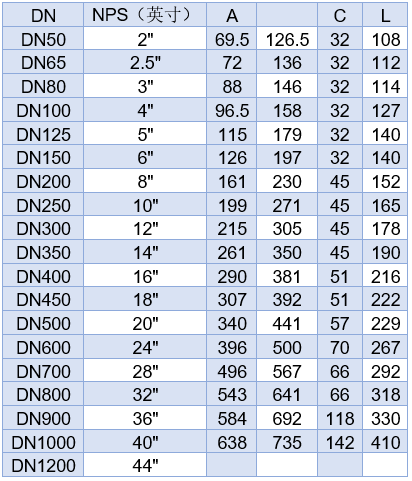

七、產品的結構圖：
