液氯緊急切斷閥YL(Q)WQDD65YF-25C緊急切斷閥又稱液氯氣動緊急切斷閥，具有好的技術性能，低負荷損失和高可靠性，安裝在液氯,氣氯管路上，與遠距離氣源[氮?dú)鈆無水空氣]配套使用，利用氣源控制閥門開啟-關閉,以便在管道或儲罐上發生泄漏甚至起火時，快速通過電磁閥或手動使氣源卸壓，或高溫≥75%%p5C%%D時易熔合金熔化，而氣缸自動卸壓，閥門迅速關閉而止漏，起安全保護作用。廣泛應用于化工危險品管道、供氣管網系統、燃?xì)鉄崮芄S車間、燃?xì)忮仩t房及住宅居所的安全設施。

　　特點

　　液氯緊急切斷閥屬于自動化系統中執行機構的一種閥門，由多彈簧氣動薄膜執行機構或浮動式活塞執行機構與調節閥組成，接收調節儀表的信號，控制工藝管道內流體的切斷、接通或切換。具有結構簡單，反應靈敏，動作可靠等特點。可廣泛地應用在石油、化工、冶金等工業生產部門。氣動緊急切斷閥的氣源要求經過濾的壓縮空氣，流經閥體內的介質應該是無雜質和無顆粒的液體和氣體。

　　技術參數

　　壓力等級：2.5/4.0Mpa

　　氣缸工作壓力：≤2.0Mpa

　　使用溫度：-40~ 80℃

　　氣缸使用介質：氮?dú)鈆無水空氣

　　使用介質：氯氣、液氯

　　熔閉時間：±70℃

　　關閉時間： ≤5秒

　　氣缸開啟壓力； ≥0.3-0.6Mpa

　　閥體材料：鑄鋼,316L

　　彈簧：50CrVA(彈簧鋼)

　　氣缸，活塞：球墨鑄鐵

　　密封圈，O型圈：聚四氟乙烯，丁晴橡膠

　　類型：常開式，常閉式

　　作用原理及結構說明：

　　1、單作用式工作原理：閥門在無外壓力操作情況下，閥瓣處于常閉狀態，在管道或貯罐系統上使用時，靠電源和氣源的壓力將閥門打開，在氣路的壓力使用下閥門處于開啟狀態，當需要關閉閥門時，可將電源或氣源壓力泄掉，閥門即自動關。

　　2、閥瓣關閉時，壓力是依靠打開泄壓閥來實現。

　　3、常開式可采用單作用代替或按要求訂做。

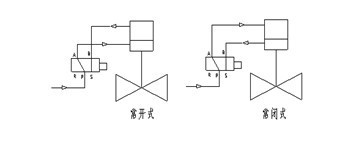

　　4、雙作用式工作原理：當控制器按事先編好的程序?qū)δ硞€(gè)電磁換向閥輸出一個電信號，該電磁換向閥動作，使帶壓儀表氣源通過電磁換向閥的切換進入氣動執行機構的氣缸下腔推動活塞向上運動，活塞帶動閥桿，閥桿提動閥芯使閥門開啟，切斷換向閥電信號，使活塞反向運動使閥門關閉，這種閥門配置稱為常閉式。反之，要做成常開式只需在電磁換向閥與氣動執行機構的連接方式變換一下就能實現(見下圖)

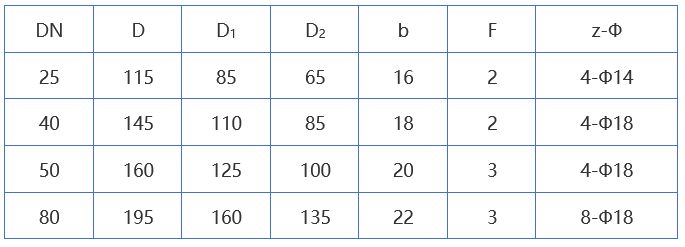

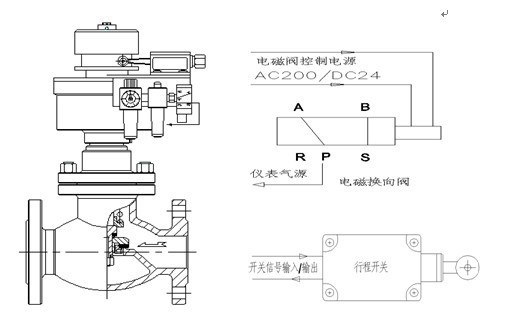

　　五、主要外形尺寸和連接尺寸(參照構圖)：
